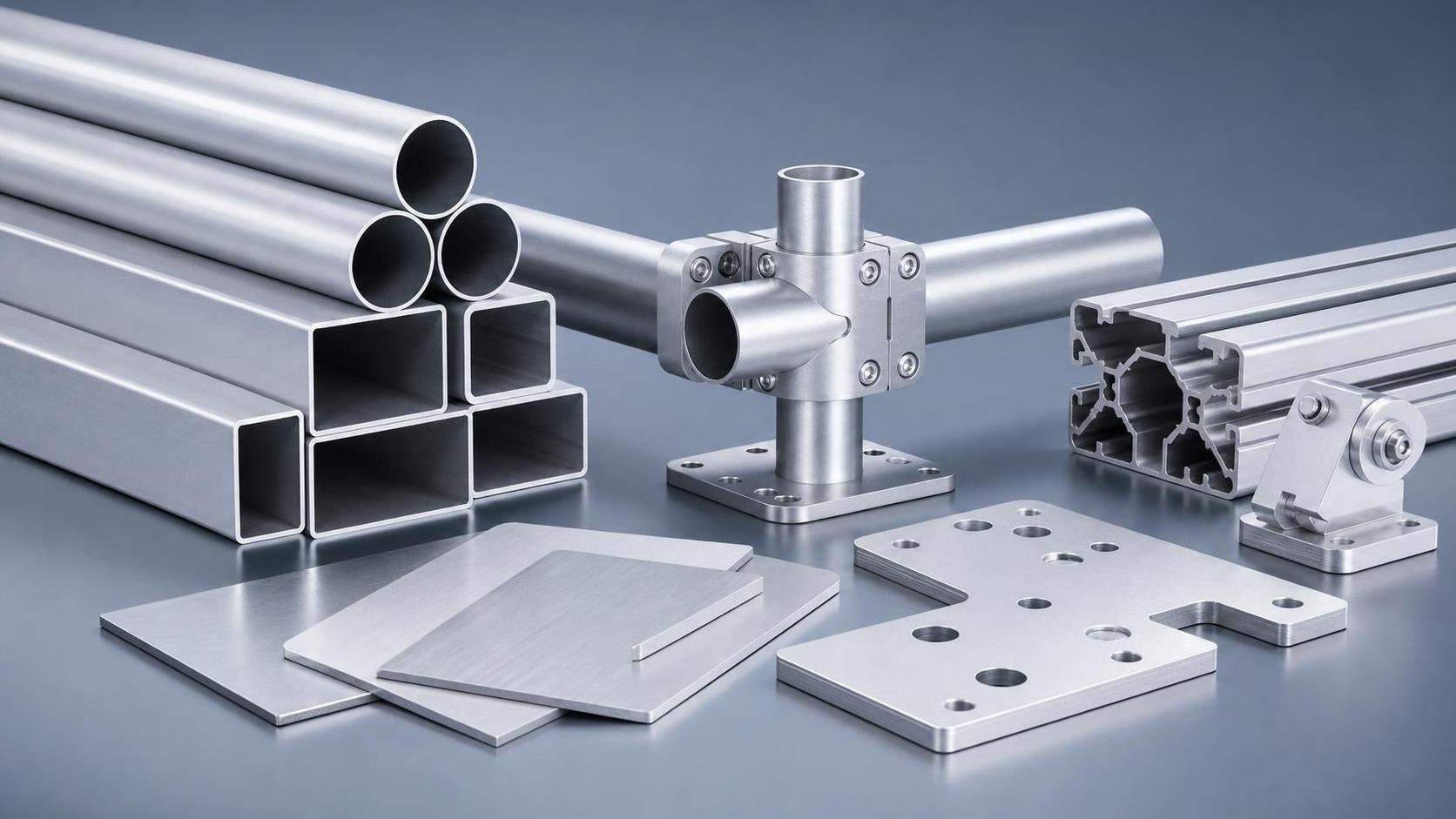

Когда высокопрочная алюминиевая труба оправдывает затраты в конструкционном проектировании

Начинайте с оценки стоимости отказа, а не цены материала

Когда конструкция подвергается нагрузкам от людей, оборудования, вибрации или многократного нагружения, выбор высокопрочных марок алюминиевых труб следует начинать с одного прямого вопроса: во сколько обойдется недостаточная производительность? Если ответ включает простои, риски для безопасности, перепроектирование, дополнительные транспортные расходы или преждевременную замену, более высокая закупочная цена может очень быстро оправдать себя. Я неоднократно видел, как покупатели слишком рано сосредотачивались на цене за тонну и упускали из виду более существенные факторы затрат: размеры профиля, сложность изготовления, припуск на коррозию, интервалы технического обслуживания и то, насколько увеличивается собственный вес всей системы.

Именно здесь высокопрочная труба оправдывает свое применение. Но не повсеместно. Только там, где дополнительная прочность помогает снизить массу, уменьшить прогиб, повысить усталостный запас или сохранить работоспособность конструкции в коррозионной среде.

Практический контрольный список для лиц, принимающих решения

Прежде чем одобрять трубу более высокого класса, последовательно пройдите следующие проверки. Это позволит строить обсуждение на инженерных и закупочных реалиях, а не на абстрактных утверждениях о «лучшем материале».

1. Проверьте, является ли прочность фактическим ограничивающим фактором конструкции. Если деталь определяется жесткостью, устойчивостью к потере устойчивости, конструкцией соединений или сопротивлением локальной вмятине, затраты на более прочный сплав могут не решить реальную проблему. Уточните у инженерной команды, что определяет работу элемента: предел текучести, предельная нагрузка, прогиб, усталость или потеря устойчивости. Удивительно большое число дорогостоящих модернизаций практически не дает результата, поскольку ограничивающий фактор находится в другой области.
2. Оцените ценность снижения массы в рамках всей системы. Высокая прочность имеет большее значение, когда уменьшение массы повышает эффективность транспортировки, ускоряет монтаж, снижает расход топлива, подвижную нагрузку или размер несущей конструкции. В транспортных средствах, морских конструкциях, системах доступа, станинах машин и длиннопролетных сборках каждый снятый килограмм может снизить затраты в другой части системы. Если компонент является неподвижным, коротким и слабо нагруженным, эта ценность быстро уменьшается.
3. Изучите условия эксплуатации до сравнения сплавов. Труба, демонстрирующая высокую прочность на бумаге, может стать дорогостоящей ошибкой, если среда влажная, соленая, химически агрессивная или электроактивная. Коррозионное поведение, совместимость с поверхностной обработкой и гальванический контакт с другими металлами необходимо проверять одновременно с механическими свойствами. Для конструкций, эксплуатируемых вблизи морской среды или промышленных загрязнений, правильный выбор семейства сплава часто имеет не меньшее значение, чем номинальная прочность.
4. Не отделяйте изготовление от выбора материала. Некоторые высокопрочные алюминиевые сплавы менее устойчивы к деформации при гибке, сварке или формовке. Если конструкции требуются малые радиусы, большое количество соединений или значительная подгонка в цехе, самое дешевое на бумаге изменение конструкции может создать наиболее дорогостоящую проблему на производственной линии. Запросите фактический маршрут изготовления: экструзия, резка, сварка, механическая обработка, болтовое соединение, отделка. Затем проверьте, сохраняет ли выбранное состояние поставки свои характеристики после этих операций.
5. Проверяйте усталостную прочность, а не только статическую нагрузку. Это особенно важно для транспорта, подъемного оборудования, платформ, рам вокруг двигателей и любых конструкций, испытывающих повторяющиеся циклы напряжений. Покупатели часто сравнивают предел текучести и останавливаются на этом. Усталостные характеристики зависят от геометрии, конструкции сварного шва, диапазона напряжений и состояния поверхности, поэтому более прочная труба автоматически не означает больший срок службы. Если элемент подвергается циклической нагрузке, запросите данные по критическим с точки зрения усталости деталям, а не только название сплава.
6. Заранее проверьте стратегию соединений. Многие конструкционные проблемы возникают в узлах, а не в стенке трубы. Болтовые торцевые соединения, сварные углы, закладные элементы и кронштейны могут свести на нет преимущества более прочной трубы, если создают концентрацию напряжений или ослабление в зоне термического влияния. Если в предложении поставщика указана только марка исходного материала, но не приведены исходные допущения по конструкции соединений, сравнение является неполным.

Быстрая оценка случаев, когда модернизация обычно оправдана

Если ни одно из этих условий не выполняется, стандартный конструкционный алюминий может оказаться более рациональным выбором.

На чем покупатели часто переплачивают

Одна из распространенных ошибок — использование высокопрочного алюминиевого трубного материала в деталях, размеры которых завышены для удобства. Если конструкция уже имеет значительные размеры сечения, дополнительные затраты на сплав могут не дать измеримого результата.

Другая ошибка — рассматривать все применения конструкционного алюминия исключительно как задачи выбора трубы. На практике многие проекты объединяют трубы, плиты и листовые изделия в одной сборке. Для кожухов, облицовок, косынок или формованных панелей вокруг конструкционного каркаса наряду с трубными профилями могут выбираться такие изделия, как алюминиевые листы, исходя из требований к формовке, коррозионной стойкости, плоскостности, свариваемости или конкретным семействам сплавов, таким как 5052, 5083, 6061, 6063 или 6082. Это не отменяет решения по выбору трубы, но влияет на общий план изготовления и структуру затрат.

Существует также проблема документации. Некоторые закупочные команды сравнивают предложения, не сопоставляя состояние поставки, допуски на сечение, состояние материала после изготовления или требования к отделке. Это создает иллюзию экономии. Более низкая цена, связанная с другим состоянием поставки или менее строгими условиями поставки, не является реальным сравнением.

Что следует запросить до утверждения материала

• Расчетные основания, показывающие, что именно определяет работу элемента: прочность, жесткость, усталость или устойчивость.
• Точный сплав и состояние поставки, предлагаемые для трубы, а также любые ожидаемые изменения характеристик после сварки или формовки.
• Концепцию соединений, особенно если нагрузка передается через сварные или механически закрепленные торцевые части.
• Описание условий эксплуатации: внутри помещения, морская среда, химическое воздействие, высокая влажность, воздействие электрического тока или контакт разнородных металлов.
• Сопоставление затрат, включающее материал, изготовление, транспортировку, монтаж, техническое обслуживание и ожидаемый интервал замены.
• Требуемый диапазон поставки и размерные возможности для проекта, чтобы закупочный отдел не утвердил марку, которую сложно приобрести в необходимом сечении.

Для крупных промышленных покупателей именно здесь важен производственный потенциал поставщика. Производитель с широкими возможностями обработки алюминия, включая трубы, рулоны, листы и сопутствующие алюминиевые сплавы, обычно может обеспечить более последовательный процесс выбора, чем торговая компания, работающая только с коммерческими предложениями, поскольку обсуждение охватывает как конструктивное назначение, так и практические аспекты производства.

Принимайте решение в следующем порядке

Начните с определения основного механизма отказа. Затем проверьте, создает ли снижение массы последующую экономию. После этого оцените коррозионное воздействие и маршрут изготовления, поскольку именно эти два фактора часто меняют первоначальный выбор материала. Только после прояснения этих вопросов следует сравнивать варианты поставки и коммерческие условия.

Если конструкция чувствительна к весу, эксплуатируется в тяжелых условиях, сложна в обслуживании или требует дорогостоящего перепроектирования после ввода в эксплуатацию, высокопрочная алюминиевая труба часто оправдывает дополнительную стоимость. Если деталь проста, имеет избыточные размеры, слабо нагружена или требует трудоемкого изготовления, снижающего преимущества материала, дополнительные затраты обычно трудно обосновать. Именно это является главным критерием, необходимым лицам, принимающим решения.
