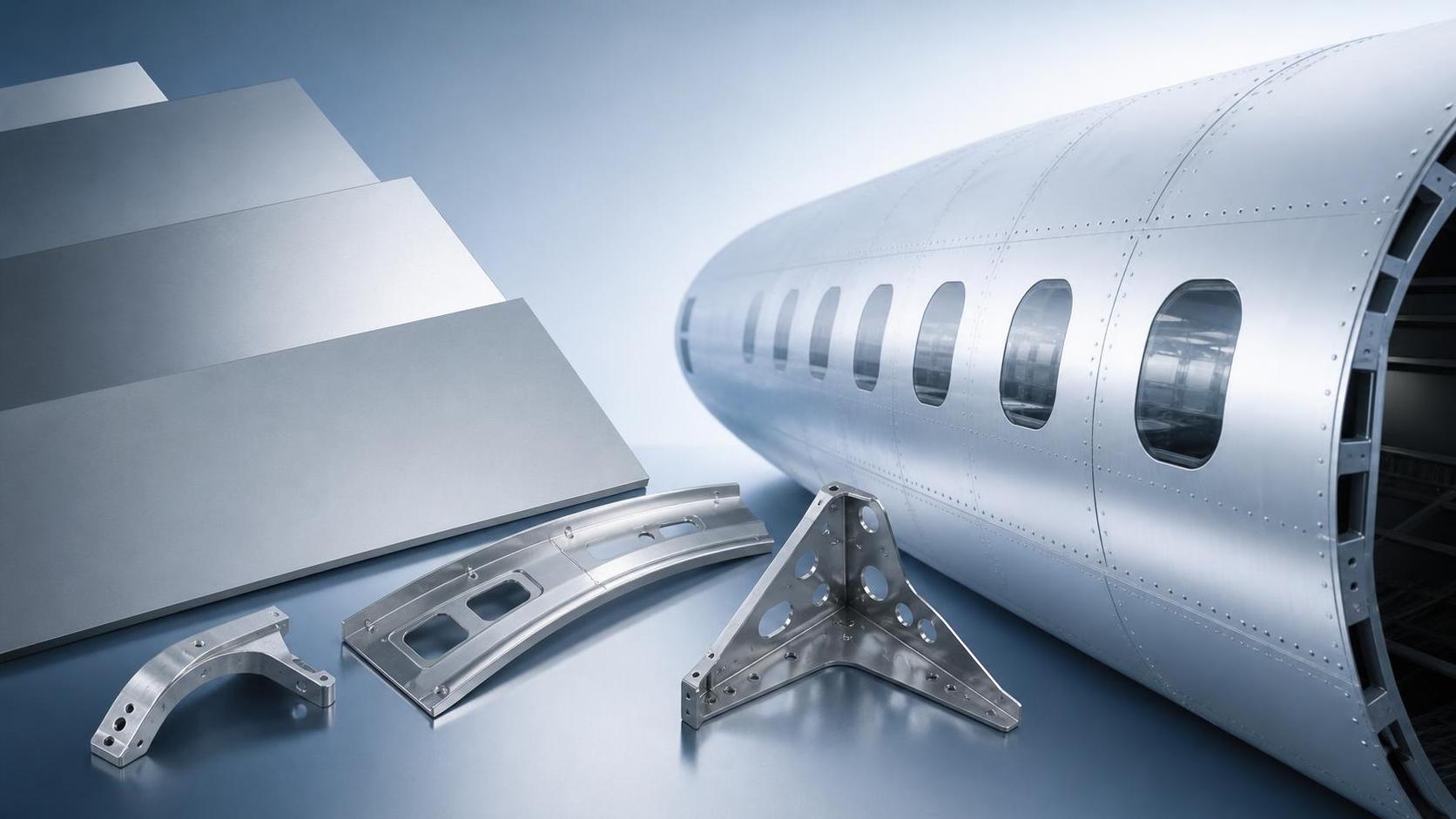

Как алюминиевый лист для авиации сочетает прочность, формуемость и малый вес

Как алюминиевый лист для авиации сочетает прочность, формуемость и малый вес

Для специалистов, оценивающих технические характеристики, выбор подходящего алюминиевого листа для авиации начинается с того, что обычно усложняет большинство обсуждений материалов: одна и та же деталь редко требует только одного свойства. Обшивка фюзеляжа, внутренняя опорная панель, обтекатель или штампованный кронштейн могут быть изготовлены из алюминия, однако логика выбора меняется в зависимости от характера нагрузок, способа формования, воздействия коррозии и допустимого уровня стабильности размеров в процессе сборки. Поэтому алюминиевый лист для авиации никогда не оценивается только по пределу прочности на растяжение или только по возможности снижения веса. Оптимальное решение определяется взаимодействием семейства сплава, состояния материала, толщины листа, состояния поверхности и поведения материала после формования.

В конструкциях летательных аппаратов вес не является второстепенным показателем. Каждый лишний килограмм влияет на расход топлива, запас полезной нагрузки и, для некоторых платформ, планирование дальности полета. Однако самый легкий вариант не всегда является правильным. Если лист слишком мягкий, он может деформироваться при креплении или потерять стабильность формы после формования. Если он слишком прочный, тот же лист может растрескиваться на малых радиусах, требовать более сложной оснастки или приводить к такому уровню отходов, который нивелирует теоретическое преимущество материала. Именно поэтому опытные закупщики и инженеры обычно начинают с назначения детали, а не с каталога сплавов.

Для панелей обшивки и второстепенных конструкционных компонентов практический вопрос часто заключается скорее в отношении жесткости к весу, чем только в предельной прочности. Лист небольшой толщины позволяет снизить массу, но если волнистость панели становится трудно контролировать при клепке или склеивании, последующие затраты на сборку быстро возрастают. В таких случаях высокая плоскостность и стабильность толщины имеют большее значение, чем ожидают многие неспециалисты. Лист, который выглядит приемлемо при хранении, все же может создавать проблемы с подгонкой после обработки длинных панелей или сложных узлов. В авиационной отрасли качество поверхности также не является исключительно вопросом внешнего вида: царапины, локальные вмятины или дефекты прокатки могут влиять на соответствие стандартам контроля, защитную отделку или зоны, чувствительные к усталости.

Формованные детали требуют иного баланса. Компоненты кресел, внутренние панели, воздуховоды, крышки и некоторые кронштейны часто подвергаются гибке, штамповке или вытяжному формованию перед окончательной механической обработкой или соединением. В таких случаях хорошая формуемость — не просто удобство. Она определяет, можно ли стабильно изготавливать деталь без трещин по кромкам, непредвиденного пружинения или нестабильных размерных результатов между партиями. Поэтому алюминиевые сплавы низкой или средней прочности остаются востребованными даже при наличии более прочных сплавов. Пределы задаются производственным маршрутом. Материал, который хорошо выглядит при сравнении характеристик в техническом паспорте, все же может оказаться неправильным выбором, если на производстве требуются многократная перетяжка, крутые гибы или стабильное качество поверхности.

Именно здесь закупщики иногда допускают дорогостоящую ошибку: сосредотачиваются на номере сплава и упускают из виду состояние материала и историю его обработки. При изготовлении компонентов, связанных с авиацией, два листа из одного широкого семейства сплавов могут совершенно по-разному вести себя при формовании и отделке. Если деталь будет подвергаться химической обработке, окраске, склеиванию или анодированию, поверхность должна быть достаточно стабильной для поддержки выбранного технологического маршрута. Технически прочный лист с нестабильным поведением поверхности создает отклонения в качестве на последующих этапах, а не при входном контроле.

В каких случаях обычно меняется выбор

На выбор материала сильнее всего обычно влияют три момента принятия решения:

Воздействие атмосферы морского происхождения, противообледенительных реагентов на взлетно-посадочных полосах и химикатов, используемых при техническом обслуживании, меняет подход к оценке материала. В таких условиях коррозионная стойкость становится частью конструкционной надежности, а не просто дополнительным преимуществом долговечности. Именно поэтому сплавы Al-Mg часто рассматриваются для эксплуатации в сложных средах, тогда как другие семейства сплавов выбираются в случаях, когда большее значение имеют простота формования или электропроводность. Ни одна серия не может одинаково хорошо закрыть все потребности авиации.

Производители с широкими возможностями прокатки обычно хорошо видят это различие. Например, Shandong Diwang Aluminum Technology Co., Ltd. работает с несколькими сериями алюминиевых сплавов и различными секторами применения, включая авиацию, автомобилестроение, судостроение и промышленное производство. Такой производственный охват важен, поскольку авиационные закупщики часто получают преимущества при работе с поставщиками, которые уже понимают требования к контролю плоскостности, стабильности механических характеристик, а также гибкости по ширине и длине для различных конечных применений. Это не заменяет квалификацию по конкретному проекту, но повышает вероятность того, что поставляемый лист будет предсказуемо вести себя в процессе обработки.

Еще один вопрос, возникающий при технических оценках, заключается в том, может ли визуально похожая рулонная продукция служить ориентиром при выборе листа. В некоторых обсуждениях разработок или смежных производственных процессов такая продукция, как окрашенный алюминиевый рулон, не используется в качестве конструкционного авиационного материала, однако она демонстрирует возможности поставщика, которые часто важны для специалистов по оценке: высокую плоскостность, прочную адгезию покрытия, коррозионную стойкость и стабильное механическое поведение материала большого формата. В аэрокосмической отрасли эти характеристики имеют иное значение, но лежащая в их основе технологическая дисциплина по-прежнему важна при оценке контроля производителя над алюминиевой прокатной продукцией.

Что обычно показывает производственный участок

Пригодность материала часто становится очевидной не в конструкторском бюро, а на листогибочном прессе, установке для вытяжного формования, столе с ЧПУ или в приспособлении для окончательной сборки. Закупщики часто спрашивают, почему одна партия формуется без проблем, а другая демонстрирует разрыв кромок или непостоянное пружинение, даже если номинальный состав выглядит похожим. Обычно ответ заключается в сочетании контроля состояния материала, остаточных напряжений, допуска по толщине и состояния поверхности. Если геометрия детали сложная, эти переменные перестают быть второстепенными.

По этой причине оценка алюминиевого листа для авиации должна включать вопросы, связанные с процессом, а не только вопросы о свойствах материала. Будет ли деталь подвергаться вытяжному формованию по большому радиусу или резкой гибке рядом с вырезанной кромкой? Будет ли она обрабатываться после формования, что может высвободить напряжения и изменить форму? Зависит ли сборка от клеевого соединения, повышающего требования к чистоте и стабильности поверхности? Скрыт ли компонент внутри фюзеляжа или расположен в месте, где косметические дефекты могут привести к браковке? Эти детали часто быстрее определяют правильный выбор материала, чем общее сравнение характеристик.

Существует и еще одна ловушка, связанная с затратами. Иногда команды предполагают, что использование сплава с более высокими характеристиками автоматически улучшит деталь. На практике переход на более производительный материал может увеличить износ инструмента, снизить выход годных при формовании, ужесточить требования к обращению с материалом и усложнить закупки, не улучшив фактические эксплуатационные характеристики. Лист меньшей толщины может казаться эффективным решением, пока не проявятся локальная потеря устойчивости, деформация в зоне крепления или эффект «масляной банки» на панели. Лучшие решения обычно основаны на соответствии листа реальному режиму нагружения и технологическому маршруту изготовления с последующим подтверждением того, что поставщик способен обеспечивать требуемую стабильность размеров и поверхности при производственном объеме.

Если применение находится на границе между конструкционными требованиями и требованиями к внешнему виду, спецификация должна быть особенно тщательно проработана. Плоскостность, допустимые дефекты, ширину, толщину и допустимый радиус формования следует обсуждать в совокупности. Поставщики, предлагающие широкий выбор сплавов — от технически чистого алюминия и сплавов Al-Mn до серий Al-Mg и Al-Mg-Si, — могут эффективнее поддержать такое сравнение, поскольку не ограничены решением на основе одного сплава. Часто это полезнее, чем агрессивное рекламное заявление.

Практический способ завершить выбор материала прост: сначала определить критический режим отказа детали, а затем оценить сложность формования, воздействие окружающей среды, способ соединения и допустимый вес. Если эти условия указывают на разные направления, это нормально. Правильный авиационный лист обычно определяется тем, насколько сбалансированно он ведет себя после учета реальных производственных условий, отраженных на чертеже.
