Как читать технические характеристики алюминиевого листа: толщина и допуски

Начните с показателя, который действительно управляет вашим процессом

При изучении спецификаций на алюминиевый лист первая ошибка операторов заключается в том, что указанную толщину принимают за реальную, абсолютно точную толщину в каждой точке листа. Это не так. Номинальная толщина — это целевой размер, до которого прокатный стан изготавливает материал. Допуск показывает, насколько фактическая толщина листа может отклоняться в большую или меньшую сторону от этого значения. Если не учитывать вторую часть, можно столкнуться с проблемами пригонки, нестабильной формовкой, низкой стабильностью сварки или внезапным браком деталей при инспекции, даже если на маркировке материал «выглядел правильно».

Поэтому при чтении спецификации на алюминиевый лист не ограничивайтесь значениями «2.0 mm» или «3.0 mm». Рассматривайте их как полную позицию: сплав, состояние, толщину, ширину, применимый стандарт и условия допуска. Именно этот комплекс параметров определяет, будет ли лист стабильно работать на вашем оборудовании.

Проверьте, является ли толщина номинальной, минимальной или фактически измеренной

На производственном участке эти три понятия постоянно путают.

• Номинальная толщина — это заказанный размер, например 1.5 mm.
• Минимальная толщина — это наименьшее допустимое значение с учетом допуска.
• Фактическая толщина — это значение, измеренное микрометром в конкретной точке.

Если программа гибки, зазор между валками или настройка пресса были рассчитаны на номинальную толщину, а фактически работа зависит от гарантированной минимальной толщины, настройки могут быть неверными еще до начала производства. При работе с тонким листом даже небольшое отклонение может сильнее, чем ожидается, повлиять на пружинение и качество кромки.

Определите стандарт, прежде чем оценивать допуск

Сам по себе допуск ничего не означает, если неизвестно, какой стандарт его устанавливает. Одна и та же толщина может быть допустимой по одному документу и выходить за пределы нормы по другому. Практическое правило для операторов простое: ищите стандарт в сертификате заводских испытаний, заказе на поставку, на упаковочной этикетке или во внутреннем листе выпуска материала. В международных цепочках поставок в рамках одной компании могут встречаться ссылки на ASTM, EN, JIS, GB, DIN или AISI, но фактическая приемка все равно должна выполняться по стандарту, указанному для данного материала.

Не сравнивайте лист одного поставщика с таблицей допусков другого поставщика, если оба не работают по одному и тому же требованию. Это распространенная причина необоснованной браковки.

Внимательно читайте строку допуска, особенно знак

Допуск может быть указан несколькими способами: плюс/минус, только минимальное значение или асимметричный допуск. Например, для листа может быть разрешено меньшее отрицательное отклонение, чем положительное, либо контроль в основном ведется по отрицательной стороне, поскольку уменьшенная толщина создает больший риск. Операторы не должны предполагать, что допуски всегда симметричны.

Это важно в реальной работе:

• Если лист слишком тонкий, несущая способность и надежность соединения могут снизиться.
• Если он слишком толстый, деталь может не подойти к оснастке, пазам, фальцевым соединениям или сборкам из нескольких элементов.
• Если толщина по листу значительно различается, формовка от одной заготовки к другой может быть нестабильной.

Измеряйте в правильном месте, а не где придется

Измерение толщины имеет смысл только тогда, когда точка измерения соответствует правилам контроля. Кромки могут отличаться от центральной части. В рулонах и раскроенных листах также могут наблюдаться отклонения по ширине. Если при внутреннем контроле выполняется только одно быстрое измерение возле угла, можно пропустить участок, который впоследствии вызовет проблемы при штамповке или сборке.

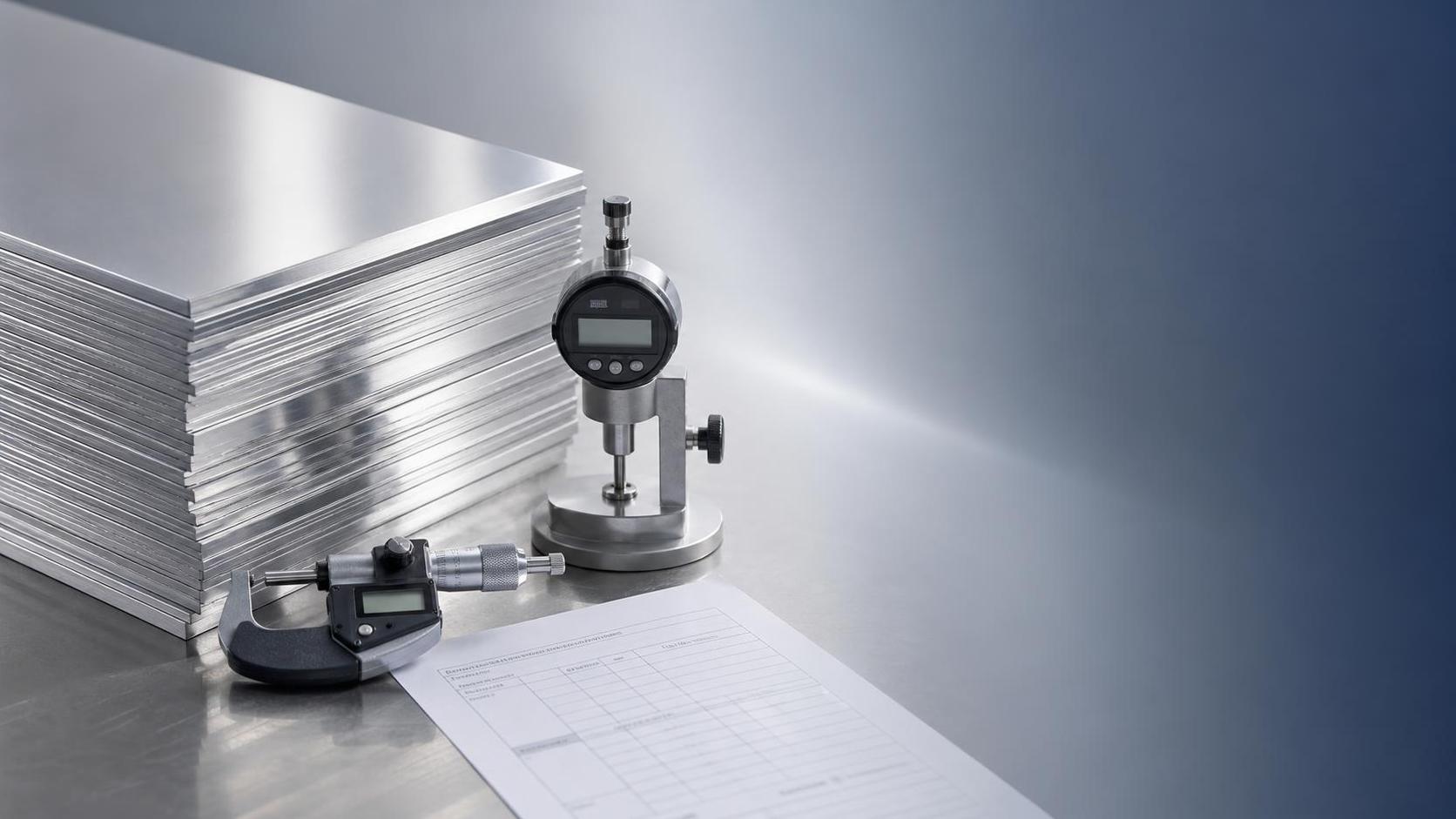

Практический порядок действий — проверить несколько точек по ширине и длине, а затем сравнить полученные значения с применимым правилом допуска. Используйте откалиброванный микрометр или толщиномер, подходящий для данного диапазона материалов. Загрязненные измерительные поверхности, заусенцы, масляная пленка или поврежденные кромки могут исказить результаты, поэтому очистите зону контакта и не измеряйте непосредственно на деформированной кромке после резки.

Не рассматривайте толщину отдельно от ширины, плоскостности и состояния

Операторы часто сосредотачиваются на толщине, поскольку ее легко измерить, но лист все равно может плохо работать, если ширина, плоскостность или состояние не соответствуют требованиям. Лист, находящийся в пределах допуска по толщине, все равно может вызвать проблемы с подачей, нестабильную перфорацию или появление следов на поверхности, если он имеет неудовлетворительную геометрию или состояние, не соответствующее операции формовки.

Именно поэтому качественную спецификацию на алюминиевый лист следует читать как единый набор параметров, а не как одно число. Если чертеж или технологическая карта требуют высокой стабильности гибки, состояние материала и отклонение толщины необходимо оценивать вместе. Если изделие представляет собой обрезную панель или крышку, допуск по ширине может быть не менее важен, чем допуск по толщине.

Используйте краткую таблицу проверки перед передачей материала в производство

Следите за ошибками преобразования между калибром, mm и дюймами

Это регулярно встречающаяся проблема при закупках для разных рынков. Номера калибра не являются универсальным обозначением толщины, а в разных системах материалов могут использоваться разные стандарты калибра. Если в документе на изделие указано значение в калибрах, а в листе настройки оборудования используются миллиметры, выполняйте пересчет по действующему стандарту или спецификации закупки, а не по памяти. Небрежное преобразование может привести к подаче на линию неправильного материала, даже если все считают, что говорят об одном и том же размере.

Проверяйте покрытие и состояние поверхности отдельно

Для алюминиевого листа спецификация толщины обычно относится к основному материалу в соответствии с действующим стандартом на продукцию, однако состояние поверхности также влияет на обращение с материалом, соединение и внешний вид. Если на вашем предприятии одновременно используется металл с покрытием, проводите эти проверки отдельно. Например, бригады, закупающие одновременно алюминиевый лист и оцинкованные листы, часто используют похожие документы на выпуск материала, однако для оцинкованного материала добавляются такие параметры, связанные с покрытием, как масса цинкового покрытия, структура кристаллизации, твердость и обработка поверхности. Эти характеристики важны для коррозионной стойкости и формовки, но их не следует смешивать с правилами определения допуска по толщине алюминиевого листа.

Изучите характер дефекта, прежде чем обвинять поставщика

Если детали трескаются, деформируются или неправильно устанавливаются, толщина может быть одной из причин, но не обязательно единственной. Обратите внимание на характер проблемы:

• Случайные дефекты по всей длине рулона могут указывать на отклонения фактической толщины или формы.
• Постоянный дефект на одной линии гибки может быть больше связан с состоянием материала, радиусом гибки или износом инструмента.
• Помехи при сборке обычно означают, что необходимо одновременно проверить толщину и ширину.

Этап диагностики экономит время. Кроме того, он помогает не браковать материал по неправильной причине.

Практический порядок чтения спецификации

На производственном участке самый быстрый надежный метод выглядит так: прочитайте информацию о сплаве и состоянии, подтвердите номинальную толщину, найдите действующий стандарт, точно прочитайте обозначение допуска, затем выполните измерения в требуемых точках подходящим инструментом. После этого проверьте ширину и состояние листа на соответствие требованиям изделия, прежде чем выпускать партию.

Такая последовательность превращает спецификацию на алюминиевый лист из набора документов в рабочий инструмент управления процессом. Если отсутствует хотя бы один параметр, остановитесь и устраните этот пробел до того, как материал поступит на резку, гибку или сборку. Остановить процесс на входном контроле дешевле, чем обнаружить несоответствие после того, как начнет накапливаться брак.
