Толщина стенки алюминиевой трубы и безопасность при работе под давлением

Толщина стенки алюминиевой трубы и безопасность при давлении

Для менеджеров по контролю качества и безопасности толщина стенки алюминиевой трубы является не просто размерной спецификацией—это критический фактор сопротивления давлению, срока службы и эксплуатационной безопасности.

В металлургических применениях выбор правильной толщины помогает предотвращать деформацию, утечку и отказ в сложных условиях.

В этой статье объясняется, как толщина стенки влияет на безопасность при давлении, какие факторы следует оценивать при инспекции, и как надежное производство алюминиевых труб поддерживает более безопасную работу в инженерных, машиностроительных, авиационных и промышленных системах.

Почему для толщины стенки алюминиевой трубы нужен контрольный список

Алюминиевая труба может выглядеть простой, но ее поведение под давлением зависит от геометрии, состояния сплава, качества формования и рабочей среды.

Контрольный список предотвращает решения, основанные только на наружном диаметре или цене.

При эксплуатации, связанной с давлением, тонкие стенки могут уменьшить вес, однако они могут увеличить риск вмятин, усталости и разрыва.

Более толстые стенки повышают запас прочности, но они могут влиять на формование, сварку, теплопередачу и стоимость.

Структурированный метод инспекции делает выбор алюминиевой трубы более последовательным и более удобным для аудита.

Основной контрольный список для безопасности алюминиевой трубы при давлении

• Подтвердите рабочее давление, пиковое давление и испытательное давление перед выбором толщины стенки алюминиевой трубы для любой системы.
• Сопоставьте марку сплава и состояние поставки с требуемой прочностью, коррозионной стойкостью, свариваемостью и характеристиками изгиба.
• Проверьте наружный диаметр, внутренний диаметр и допуск толщины стенки по проектным чертежам и применимым стандартам.
• Проверьте равномерность толщины стенки по длине алюминиевой трубы, особенно вблизи сварных швов, изгибов и развальцованных концов.
• Оцените поверхностные дефекты, такие как царапины, раковины, складки, трещины и вмятины, которые могут снизить безопасность при давлении.
• Изучите историю формования, включая экструзию, волочение, отжиг, правку и любую последующую обработку, влияющую на механические свойства.
• Проверьте гидростатические испытания, пневматические испытания или неразрушающий контроль, когда алюминиевая труба используется в работе под давлением.
• Зафиксируйте прослеживаемость партии, результаты инспекции и сертификаты материала для поддержки анализа качества и анализа отказов.

Как толщина стенки влияет на сопротивление давлению

Давление создает окружное напряжение в стенке алюминиевой трубы.

Когда стенка слишком тонкая, напряжение быстро возрастает и снижает запас безопасности.

Более толстая алюминиевая труба может выдерживать более высокие нагрузки, но одна только толщина не гарантирует безопасную работу.

Также необходимо учитывать предел текучести сплава, термообработку, качество шва и размерный допуск.

Для многих алюминиевых сплавов коррозионная стойкость хорошая, но локальная питтинговая коррозия все равно может уменьшить эффективную толщину стенки.

Это важно во влажной, морской, химической или наружной среде.

Используйте фактическую толщину, а не только номинальную толщину

Номинальная толщина является проектным значением, тогда как фактическая толщина является измеренным состоянием.

Для безопасности при давлении следует использовать минимально допустимую толщину стенки после учета допуска, износа, коррозии и припуска на обработку.

Учитывайте отношение диаметра к толщине

Алюминиевая труба большого диаметра с тонкой стенкой может деформироваться до достижения ожидаемого сопротивления давлению.

Отношение диаметра к толщине помогает выявлять риски потери устойчивости, овальности и обращения с материалом.

Пункты инспекции перед установкой

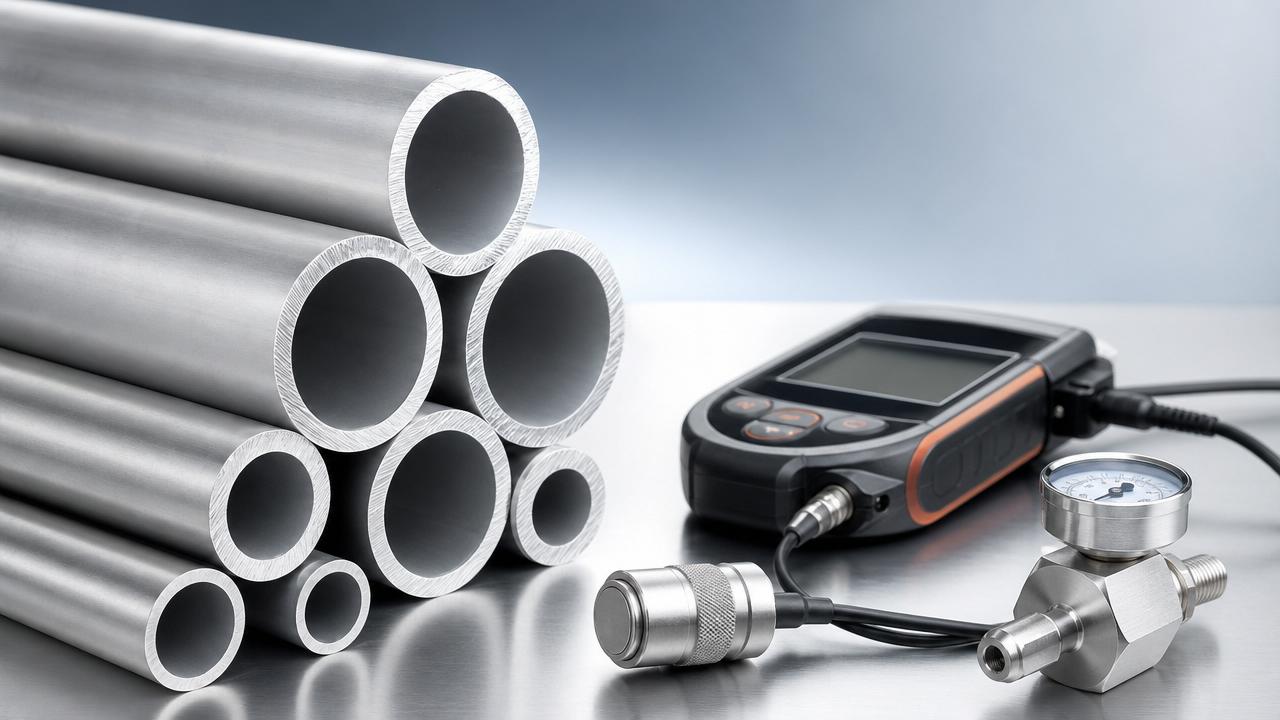

1. Измерьте толщину в нескольких местах с помощью калиброванных ультразвуковых толщиномеров или подходящих механических измерительных инструментов.
2. Сравните измерения с допуском чертежа и отклоните участки ниже минимально допустимой толщины.
3. Проверьте круглость, прямолинейность и качество торца, чтобы предотвратить отказ уплотнения при сборке.
4. Проверьте зоны сварки и зоны термического влияния, если алюминиевая труба сварена или соединена в контур давления.
5. Подтвердите, что хранение, транспортировка и резка не вызвали вмятин, заусенцев или загрязнения.

Инспекция не должна останавливаться на входном контроле материала.

Любая операция изгиба, развальцовки, механической обработки или сварки может изменить локальную толщину стенки и распределение напряжений.

Примечания по применению для разных промышленных систем

Инженерные и машиностроительные системы

В рамах машин, пневматических линиях и конструкционных узлах выбор алюминиевой трубы часто балансирует вес и жесткость.

Толщина стенки должна выдерживать внутреннее давление, внешние удары, вибрацию и повторные операции обслуживания.

Авиационные и автомобильные системы

Легкая конструкция критически важна в авиационном и автомобильном применении, но безопасностью при давлении нельзя жертвовать.

Алюминиевую трубу в этих системах следует проверять на сопротивление усталости, качество изгиба и целостность поверхности.

Энергетические, текстильные и горнодобывающие среды

Пыль, влага, вибрация и изменения температуры могут сократить срок службы в энергетических, текстильных и угледобывающих применениях.

Может потребоваться дополнительный припуск, когда алюминиевая труба подвергается абразивному износу, частому обращению или наружному воздействию.

Связанный контроль материалов по металлической продукции

Контроль толщины стенки также важен в металлических изделиях с покрытием, используемых вокруг промышленных объектов.

Например,кровельные листы с предварительным окрашиванием сочетают прочность металлического листа с характеристиками цветного покрытия для кровельных применений.

Распространенные варианты включают PPGI и PPGL, с использованием стального листа с цветным покрытием или оцинкованного листового материала.

Типичные спецификации охватывают толщину 0.12-3.0 mm, ширину 20-1500 mm и внутренние диаметры рулонов 508 mm или 610 mm.

Та же дисциплина применяется к производству алюминиевых труб: размерный контроль, качество поверхности, прослеживаемость и соответствие стандартам поддерживают безопасное использование.

Распространенные недооцененные риски

Игнорирование локального утонения

Изгиб, расширение и обжим могут истончать наружный радиус или обработанные концы алюминиевой трубы.

Измеряйте эти участки отдельно вместо того, чтобы полагаться только на данные прямого участка.

Недооценка температурных эффектов

Свойства алюминия изменяются при повышенных температурах.

Если алюминиевая труба работает рядом с источниками тепла, подтвердите допустимое давление при фактической рабочей температуре.

Использование только визуальной инспекции

Гладкая поверхность не доказывает достаточную толщину стенки или внутреннюю целостность.

Сочетайте визуальную инспекцию с измерением толщины, испытанием давлением и проверкой сертификатов.

Пропуск прослеживаемости

Прослеживаемость связывает каждую алюминиевую трубу с маркой сплава, партией, датой производства и результатами инспекции.

Без нее анализ первопричины становится сложным после утечки или деформации.

Практические предложения по выполнению

• Определите минимальную толщину стенки в чертежах, закупочных документах и планах инспекции перед заказом материалов алюминиевых труб.
• Установите правила выборки на основе размера партии, уровня давления и критичности конечного применения.
• Используйте гидростатические испытания для систем, критичных к давлению, где риск утечки может повлиять на безопасность или простой.
• Храните секции алюминиевых труб на чистых опорах, чтобы избежать царапин, сплющивания и гальванического загрязнения.
• Храните записи инспекции с фотографиями, данными измерений и сертификатами материалов для будущих аудитов.

Надежные поставки также имеют значение.

Shandong Diwang Aluminum Technology Co., Ltd. объединяет проектирование, исследования, производство и продажи алюминиевой и оцинкованной продукции.

Ее ассортимент алюминиевой продукции включает алюминиевые листы, прутки, фольгу, алюминиевые трубы, рулоны, сплавы и профили.

Благодаря нескольким линиям производства алюминиевых рулонов и экспорту в более чем 30 стран, стабильный контроль процесса поддерживает требовательные промышленные применения.

Резюме и следующие шаги

Толщина стенки алюминиевой трубы напрямую влияет на сопротивление давлению, контроль деформации, предотвращение утечек и срок службы.

Безопасный процесс выбора должен сочетать расчетное давление, свойства сплава, фактическую толщину, качество обработки и инспекционные доказательства.

Перед подтверждением заказа алюминиевой трубы подготовьте контрольный список, охватывающий размеры, допуск, метод испытаний, состояние поверхности и прослеживаемость.

Для критически важных систем давления запрашивайте сертификаты материалов, данные измеренной толщины и подходящие записи испытаний.

Такой подход превращает выбор алюминиевой трубы из простого выбора размера в контролируемое решение по безопасности.
