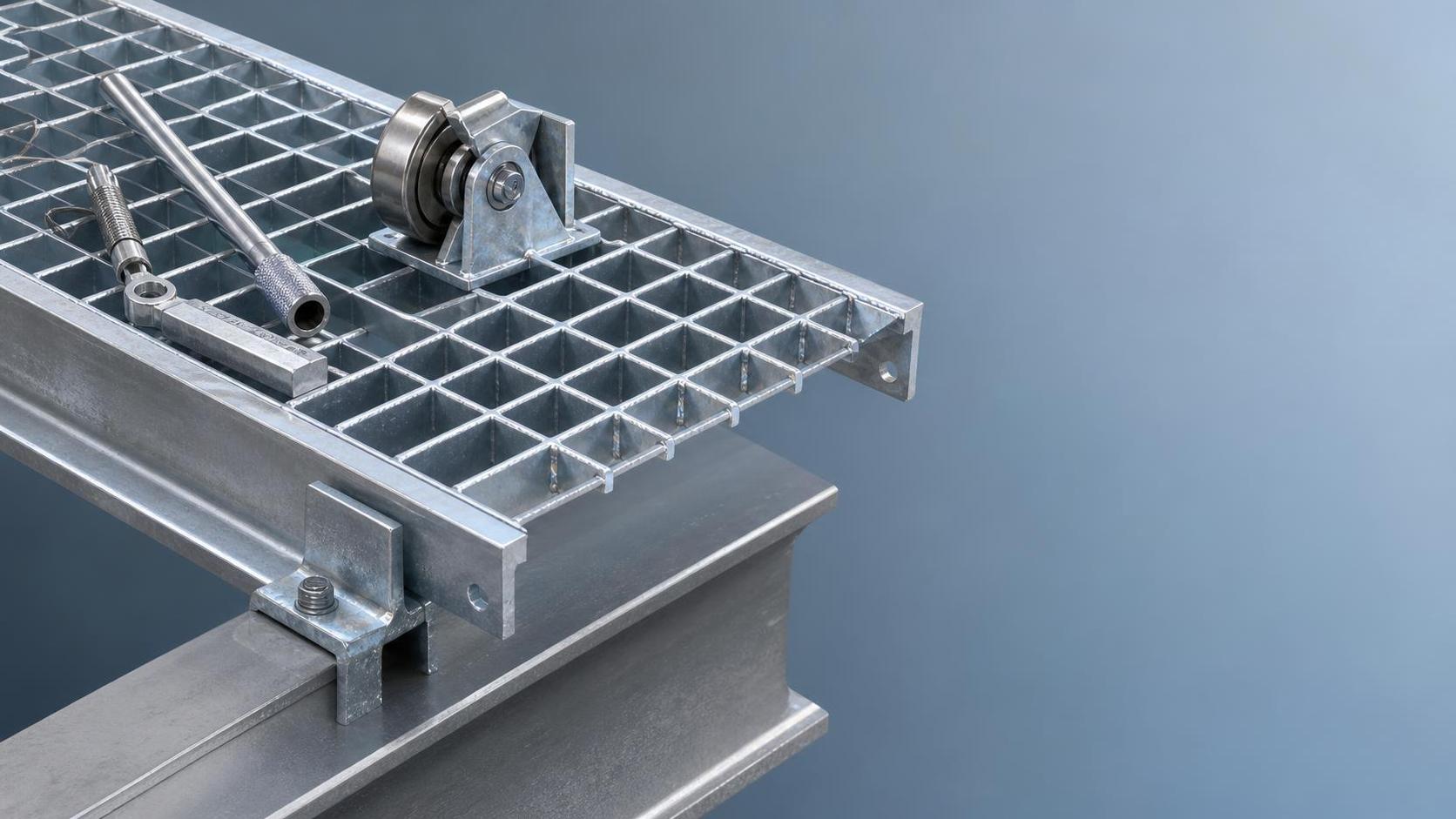

Расчётные нагрузки на решётчатый настил из нержавеющей стали: что важно учесть до спецификации

Начинайте с реального случая нагружения, а не с каталога решётчатого настила

Если тип нержавеющего решётчатого настила слишком рано выбирается по таблице продукции, обсуждение допустимой нагрузки обычно идёт по неверному пути. Сначала техническим специалистам необходимо определить реальные условия эксплуатации: пешеходное движение, доступ для технического обслуживания, движущиеся нагрузки, опирание оборудования или периодические удары от перемещаемых материалов. Пешеходный настил, предназначенный только для прохода людей, представляет собой совершенно иную расчётную задачу по сравнению с платформой, где операторы оставляют тележки, кладут инструменты или перемещают небольшое колёсное оборудование по панели.

Это кажется очевидным, но именно здесь начинаются как избыточное, так и недостаточное проектирование. Если назначение описано только как «промышленное использование», поставщики могут исходить из совершенно разных условий и заложить разные цены. Прежде чем сравнивать варианты нержавеющего решётчатого настила, зафиксируйте тип нагрузки, место её приложения, является ли она статической или движущейся, а также испытывает ли панель регулярное движение или используется лишь для периодического доступа.

Проверьте эти исходные данные до обращения к таблицам нагрузок

Таблица нагрузок полезна только в том случае, если исходные условия соответствуют реальной установке. На практике сначала стоит проверить следующие параметры:

• Расчётный пролёт между опорами: не номинальный размер панели, а фактическое расстояние без промежуточной опоры.
• Направление несущих полос: панель должна перекрывать пролёт несущими полосами, а не поперечинами.
• Размер и шаг несущих полос: именно они в большей степени определяют жёсткость и несущую способность, чем многие покупатели предполагают.
• Условия опирания: шарнирное опирание, фиксация кромок, зажимы, сварные соединения и промежуточные опоры — всё это влияет на рабочие характеристики.
• Площадь приложения нагрузки: сосредоточенная нагрузка от колеса или точечная нагрузка ведёт себя совершенно иначе, чем равномерно распределённая нагрузка по площади.
• Допустимые критерии прогиба: панель может не соответствовать требованиям по эксплуатационной пригодности даже при приемлемой прочности.
• Условия окружающей среды: коррозия, химический состав промывочной воды, температура и накопление загрязнений влияют на выбор марки и долгосрочную безопасность.

Если хотя бы один из этих параметров отсутствует, сравнение допустимых нагрузок ещё нельзя считать завершённым.

Пролёт обычно первым нарушает исходные предположения

При проверке проектов ошибки в определении пролёта встречаются постоянно. Команды часто передают длину панели и называют её пролётом, хотя допустимая нагрузка зависит от расстояния без опоры между точками опирания. Несколько дополнительных миллиметров с каждого края могут быть несущественны для короткой панели. На длинных участках разница может оказаться достаточной, чтобы панель вышла за пределы допустимого диапазона, особенно при жёстких ограничениях по прогибу.

Также проверьте, является ли опора непрерывной и горизонтальной. Решётчатый настил, установленный на неровной стальной конструкции, может создавать локальные перегрузки только на части панели. Если в каркасе есть зазоры, бортовые планки, вырезы или разрывы линий опирания, оценивайте панель по фактической схеме опор, а не по идеализированному чертежу.

Не рассматривайте все нагрузки как равномерно распределённые

Это одна из самых дорогостоящих ошибок при проектировании промышленных проходов. В каталогах часто подчёркиваются равномерно распределённые нагрузки, поскольку их легко сравнивать. Реальные условия на объекте сложнее. Ящики с инструментами, приводы клапанов, сервисные тележки, тали и небольшие колёса с жёстким покрытием создают сосредоточенные нагрузки. Панель может пройти проверку на равномерную нагрузку и при этом плохо вести себя в эксплуатации или локально разрушиться в зоне несущей полосы под узким контактным участком.

При технической оценке задайте два простых вопроса: где возникает наиболее тяжёлый единичный контакт и какова площадь его контакта? Если речь идёт о колёсах, опорах машин или точечном опирании, запросите проверку на сосредоточенную нагрузку, а не только таблицу равномерно распределённых нагрузок.

Шаг полос влияет как на прочность, так и на удобство эксплуатации

Увеличенный шаг может уменьшить массу и улучшить водоотвод, но одновременно меняет распределение нагрузки и ощущения от поверхности при ходьбе. Для площадок доступа шаг — это не только конструктивный вопрос. Безопасность для каблуков, риск падения предметов, требования к очистке и прохождению мусора также влияют на решение. Панель может быть конструктивно приемлемой, но неподходящей для операторов, если небольшие инструменты регулярно застревают или поверхность кажется неустойчивой под ногами.

Поэтому в спецификации следует связывать шаг полос с областью применения. Для доступа на крышу, технологических платформ, обслуживания морских объектов и внутренних помещений промышленных предприятий могут потребоваться разные компромиссы ещё до обсуждения выбора марки материала.

Выбор марки материала является частью эксплуатационных характеристик при нагрузке

На бумаге допустимая нагрузка выглядит как вопрос геометрии. В эксплуатации марка материала имеет значение, поскольку воздействие коррозии и температуры со временем может изменить надёжность этой характеристики. В средах с высоким содержанием хлоридов, морской и химической среде, а также при промывке неправильная марка нержавеющей стали может сохранить первоначальные размеры, но потерять реальную долговечность в местах воздействия на сварные швы, обрезанные кромки или соединения.

Практическая проверка проста: сопоставьте условия эксплуатации с рекомендациями по выбору марки в ведомости материалов проекта, а затем проверьте, соответствуют ли опоры, зажимы и соседние металлы той же логике защиты от коррозии. Даже качественная панель, установленная с несовместимыми крепёжными элементами, остаётся слабым техническим решением.

Требования к прогибу необходимо рассматривать отдельно

Многие оценки ограничиваются несущей способностью и упускают эксплуатационную пригодность. В результате появляются панели, которые формально достаточно прочны, но неприятны или небезопасны для ходьбы. Чрезмерная гибкость под нагрузкой от пешеходного движения может влиять на уверенность пользователей, вибрационное поведение и обращение с оборудованием, даже если панель не приближается к разрушению.

Поэтому при сравнении вариантов нержавеющего решётчатого настила разделяйте две проверки: способен ли он выдержать нагрузку и сохранит ли приемлемую жёсткость в эксплуатации? Если в документации поставщика отражён только один из этих параметров, проверка является неполной.

Следите за кромками, вырезами и доработками на объекте

Чистое значение допустимой нагрузки в таблице предполагает наличие целой панели. На реальных объектах встречаются вырезы вокруг колонн, отверстия для трубопроводов, съёмные секции, прерывания обрамления и подрезка на месте. Эти особенности могут снизить локальную жёсткость или изменить путь передачи нагрузки так, что стандартные таблицы не смогут корректно это отразить.

Любая панель с крупными вырезами или необычной геометрией опор должна рассматриваться как особый случай. Это не всегда требует сложного перепроектирования, но требует перестать считать, что стандартное каталожное значение по-прежнему применяется без изменений.

Учитывайте опорную сталь и окружающую систему в целом

Даже панель с правильно определённой несущей способностью может работать неудовлетворительно, если расположенный под ней каркас слишком гибкий, смещён или плохо спроектирован. Решётчатый настил и опорная стальная конструкция работают совместно. Техническим специалистам следует подтвердить шаг опор, ширину посадочной поверхности, способ крепления и фиксацию панели доступа. Съёмные панели требуют особого внимания, поскольку монтажные бригады склонны отдавать приоритет простоте демонтажа, забывая о влиянии этого решения на перемещения и устойчивость опирания.

В проектах с несколькими материалами такая проверка часто выполняется одновременно с выбором соседних компонентов. Например, опорные узлы или вторичные изготовленные детали могут разрабатываться вместе с системами алюминиевых профилей в машиностроении, строительстве или конструкциях промышленных устройств. Это не меняет метод оценки решётчатого настила, но повышает важность проверки сопряжений, совместимости материалов с точки зрения коррозии и жёсткости опор.

Краткая таблица проверки помогает выявить пробелы в объёме работ

Что необходимо запросить до утверждения

Перед утверждением спецификации или технической документации поставщика убедитесь, что пакет документов чётко содержит следующие сведения:

1. Ориентация панели и фактический шаг опор.
2. Размеры и шаг несущих полос.
3. Расчётный случай нагрузки, включая сосредоточенные нагрузки, если они применимы.
4. Основание для определения прогиба или установленный предел эксплуатационной пригодности.
5. Марка материала и материалы соединений для предполагаемых условий эксплуатации.
6. Специальная проверка панелей с вырезами, съёмных панелей и нестандартных опор.

Наиболее понятная последовательность проверки проста: определите реальную нагрузку, подтвердите фактический пролёт, проверьте расположение несущих полос, оцените эксплуатационную пригодность, затем рассмотрите условия окружающей среды и конструктивные детали. Такой порядок позволяет выявить большинство ошибок в спецификации до того, как они приведут к проблемам при изготовлении стальных конструкций, закупках и повторных работах на объекте.
